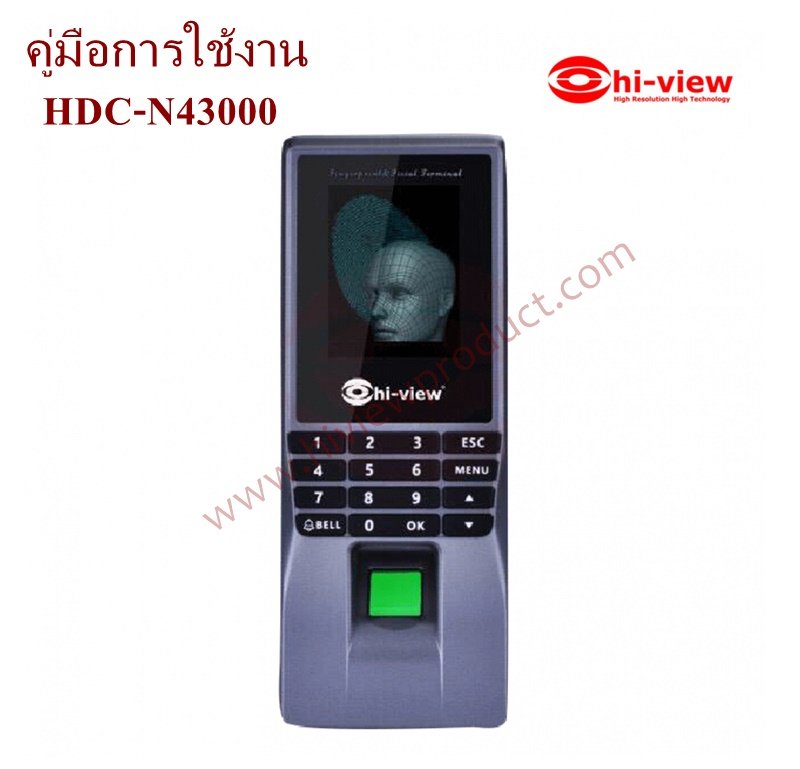

คู่มือการใช้งาน รหัสตั้งค่า Keycard HDC-N43000

Hiview : Model HDC-N43000

Contents

• การเพิ่มผู้ใช้งาน
• การลบผู้ใช้งานและแก้ไข
• เพิ่มผู้ดูแล Manager
• ดาวน์โหลดผู้ใช้งาน, อัพโหลดผู้ใช้งาน (USB)
• Report
• จำกัดเวลาผู้ใช้งาน
• Access Mode
• Network
• Advanced
• TIME
• Delete Log
• Test devloper
• Search Log

การใช้งานพื้นฐาน

1.การลงทะเบียน
1.1 ลงทะเบียนผู้ใช้ User
1.2 การตรวจสอบผู้ใช้ Registor
1.3 ระดับความปลอดภัย Manager
1.4 ผู้มีอำนาจการตั้งค่า Manager, Registor

Add User การลงทะเบียนผู้ใช้

1User ID สามารถแอด ได้...!!
-1ใบหน้า
-10ลายนิ้วมือ
-1ID Card
-1 Password (4-9 Pin)*********
สามารถหรือเลือกแอดเพียงอย่างใดอย่างนึงก็ได้เช่นกัน

flash drive add user
ดาวน์โหลด,อัพโหลดผู้ใช้งาน ผ่าน flash drive usb (FAT32)

เสียบ Flash drive usb ก่อนเข้า เมนูไฟล์ที่ได้มาต้องเปิดใน โปรแกรม : Time Attendance And Access Management System

Delete user
ลบผู้ใช้งาน

Add Admin Manager
การเพิ่มแอดมิน

*การตั้ง Admin ManagerหรือRegistor ต้องแอดหัวข้อที่ 4 ให้ครบถ้าแอดไม่ครบจะไม่สามารถตั้งเป็น Managerได้*
LV.Manager เพิ่มได้แค่ 5 User
ระดับของ Registor สามารถทำได้แค่เพิ่มผู้ใช้งานและลบเท่านั้น

Door.
เวลา,สิทธ์,Group

Door
1.Time Setting
2.Time Group Set
3.Unlock Group
4.Lock Type Set
5.Access Mode

Time Setting
1.Period No. 1
2.Period No. 2
3.Period No. 3
4.Period No. 4
5.Period No. 5

Time Group Set

Door
1.Time Setting
2.Time Group Set
3.Unlock Group
4.Lock Type Set
5.Access Mode

Time Group Set
1. Group 1 01:50:30
1. Group 2 00:00:00
1. Group 3 00:00:00
1. Group 4 00:00:00
1. Group 5 00:00:00

Time Setting
1.Period No. 1
2.Period No. 2
3.Period No. 3
4.Period No. 4
5.Period No. 5

User lock register
การเลือกให้  User สามารถใช้งานในช่างเวลา ไหนได้บ้าง

Lock Register
1.Group
1.Perion No.1 1
2.Perion No.1 2
3.Perion No.1 3

Access Mode
เชื่อมต่ออุปกรณ์ภายนอก

Door
1.Time Setting
2.Time Group Set
3.Unlock Group
4.Lock Type Set
5.Access Mode
- G.mode No
- Users 1
- Lock Delay 5sec
- Wiegand Output ID
- Widgand Bit 26Bit

Network

เชื่อมต่ออุปกรณ์  ผลการทดสอบ Server Set

Network
1.Device No 1
2.ETH 192.168.1.100
1.Enable Yes
2.DHCP Yes,No
3.IP Address 192.168.1.100
4.Net Mask 255.255.255.0
5.Geteway 192.168.1.1
6.DNSServer 192.168.1.1
5.MAC Address xx:xx:xx:xx:xx
3.Server Set
4.Port NO 5005
5.Net Pwd 0

Server Set
Internet

Network
1.Device No 1
2.ETH 192.168.1.100
3.Server Set Forward Port
- Server 110.77.132.243 IP จริง
- ServerPort 80 Forward Port
- Server Reg Yes
4.Port NO 5055
5.Net Pwd 0

ต้องใช้ IP จริง
ปลด NAT IP
และไอพี WANต้องไม่ใช่วง 100และ110
FIX ไอพีเครื่อง 192.168.1.XX
Forward Port 50XX,8X แล้วแต่เราจะตั้งค่า

System
ตั้งค่าระบบ

2. Advanced
3. Time
4. Rec. Rule
5. Init
6. Test Dev

Advanced

System
1. General
2. Advanced

- Max Mngr 5 ตั้ง Manager 1-5 คน
- Verify Mode FC/FP/P/C สิทธิ์การใช้ฟังชั่น
FC = FaceScan แสกนใบหน้า
FP = FingerPrintแสกนนิ้ว
P  = Password รหัสผ่าน
C = Card คีย์การ์ด
- 1:N Identify 7
- Wiegand Output User ID User ID, Card Number
- Set DeFault กลับไปยังการตั้งค่าเริ่มต้น
3. Time
4. Rec. Rule
5. Init
6. Test Dev

TIME
เวลา

System
1. General
2. Advanced
3. Time
- Time การตั้งเวลา แบบ manual
- NTPServer 158.108.212.149
- Time Zone GMT+7
4. Rec. Rule
5. Init
6. Test Dev

2.NTPServer
Time Zone GMT+7

Delete
Log

System

Test devloper
การทดสอบอุปกรณ์

System

1. General
2. Advanced
3. Time
4. Rec. Rule
5. Init
6. Test Dev
-  Disp Image ทดสอบดิสเพล พื้นหลัง
-  Match Image ทดสอบอินฟราเรด
- Finger Image ทดสอบ Finger Print
- Calibrate ทดสอบ การตวจจับโครงหน้า

Search Log

ค้นหาข้อมูล
